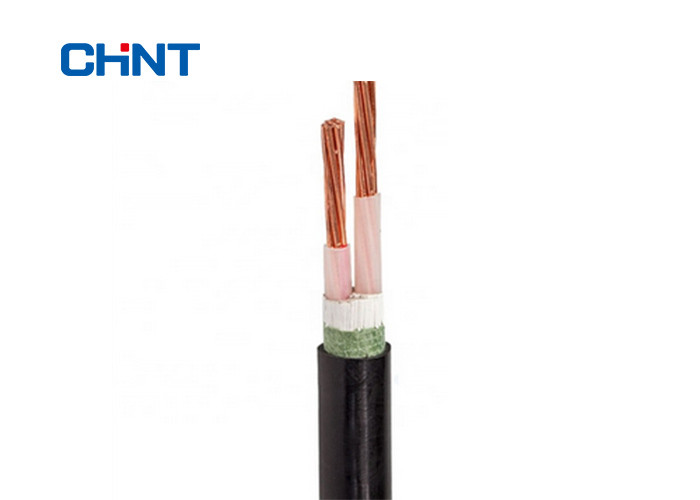

Καλώδιο PVC πυρήνων XLPE Muti, πιστοποίηση IEC KEMA CE καλωδίου τροφοδοσίας της LV

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: CHINT
Πιστοποίηση: KEMA/CE/SGS
Αριθμό μοντέλου: CU/XLPE/PVC ΚΑΛΏΔΙΟ ΤΡΟΦΟΔΟΣΊΑΣ
Ποσότητα παραγγελίας min: Διαπραγματεύσιμο
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: σίδηρος με ξύλινο ή ξύλινος ή το σίδηρο
Δυνατότητα προσφοράς: 1000KM/MONTH
Χαρακτηρισμός: αποτύπωση σε ανάγλυφο ή εκτύπωση συσκευασία: σίδηρος με ξύλινο ή ξύλινος ή το σίδηρο
Πρότυπο: GB/T12706.1 ή IEC60502.1 Μορφή αγωγών: συμπιεσμένος γύρω από ή τομέας
Ονομαστική τάση: 0.6/1kV Θήκη: PVC Ή PE
Υψηλό φως:

μόνωση XLPE καλώδιο τροφοδοσίας

,

συνδεμένο σταυρός μονωμένο πολυαιθυλένιο καλώδιο

Μονωμένη πιστοποίηση IEC KEMA CE καλωδίου τροφοδοσίας muti-πυρήνων XLPE PVC



Πιστοποιητικά

CE, SGS, KEMA και περισσότερα άλλα κατά παράκληση



Διαταγή των συμβουλών

Εκτιμημένη τάση

Πρότυπα εφαρμογής: IEC/BS/UL/GB

Αριθμός πυρήνων

Μέγεθος & κατασκευή αγωγών

Τύπος μόνωσης

Θωρακισμένος ή. Εάν τεθωρακισμένο, ο τύπος τεθωρακισμένων & το υλικό

Η απαίτηση της θήκης

Μήκος του καλωδίου & της απαίτησης συσκευασίας

Άλλη απαίτηση



Πρότυπα

Διεθνής: IEC 60502,1, IEC 60228

Κίνα: GB/T 12706.1-2008

Άλλα πρότυπα όπως οι BS, VDE και ICEA κατόπιν αιτήματος



Τεχνικά στοιχεία

Εκτιμημένη τάση: 0.6/1kV

Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90 ℃), η έκτακτη ανάγκη (130℃) ή δεν βραχυκυκλώνει όχι περισσότερων από 5 όρους του s (250℃).

Ελάχιστα περιβαλλοντικά Temp.: Το καλώδιο θα θερμαθεί προ εάν η περιβαλλοντική θερμοκρασία είναι κάτω από 0℃

Ελάχιστη κάμπτοντας ακτίνα: ενιαίο καλώδιο 20 πυρήνων (d+D) ±5%

Multi-core καλώδιο 15 (d+D) ±5%



Λεπτομερής περιγραφή προϊόντων

Αγωγός: Σαφής ανοπτημένος στερεός ή προσαραγμένος (κατηγορία 1 ή 2) αγωγός χαλκού που συμμορφώνεται με το IEC 60228

Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ℃

Θήκη: Τύπος ST2 PVC, σύμφωνα με το IEC 60502, μαύρο



Σημείωση:

Προσδιορισμός μόνωσης σύμφωνα με τα πρότυπα ή την απαίτηση πελατών



Εφαρμογές

Για να βάλει στο εσωτερικό και υπαίθρια. Ικανός να αντέξει ορισμένη έλξη κατά τη διάρκεια της εγκατάστασης, αλλά τις μη εξωτερικές μηχανικές δυνάμεις. Η τοποθέτηση του ενιαίου καλωδίου πυρήνων στους μαγνητικούς αγωγούς δεν επιτρέπεται.



Τεχνικές προδιαγραφές



Nom. Διατομή του αγωγού Προσαράσσει το αριθ. /Dia. Από τον αγωγό Πάχος μόνωσης Πάχος θηκών Περ. O.D. Περ. Μέγιστη αντίσταση D.C του αγωγού (20 ℃) Εξεταστική τάση A.C Τρέχουσα εκτίμηση
Βάρος Στον αέρα (α) Στο χώμα (Α)
1×1.5 1/1.38 0,7 1.4 5.6 43 12.1 3.5 26 33
1×2.5 1/1.76 0,7 1.4 6.0 54 7.56 3.5 34 43
1×4 1/2.23 0,7 1.4 6.4 71 4.61 3.5 44 56
1×6 1/2.74 0,7 1.4 7.0 93 3.08 3.5 56 70
1×10 7/1.33 0,7 1.4 8.2 137 1.83 3.5 77 94
1×16 7/1.67 0,7 1.4 9.2 195 1.15 3.5 100 120
1×25 7/2.10 0,9 1.4 10.9 292 0,727 3.5 130 155
1×35 7/2.48 0,9 1.4 12.0 389 0,524 3.5 160 185
1×50 10/2.56 1.0 1.4 13.2 514 0,387 3.5 195 220
1×70 14/2.56 1.1 1.4 15.1 716 0,268 3.5 245 270
1×95 19/2.56 1.1 1.5 16.9 969 0,193 3.5 300 320
1×120 24/2.56 1.2 1.5 18.6 1.203 0,153 3.5 349 365
1×150 30/2.56 1.4 1.6 20.6 1.479 0,124 3.5 400 410
1×185 37/2.56 1.6 1.6 22.7 1.853 0,0991 3.5 465 465
1×240 48/2.58 1.7 1.7 25.3 2.408 0,0754 3.5 550 540
1×300 60/2.58 1.8 1.8 27.9 2.988 0,0601 3.5 635 610
1×400 60/2.93 2.0 1.9 31.5 3.860 0,047 3.5 745 695
1×500 60/3.33 2.2 2 35.2 4.840 0,0366 3.5 860 780
1×630 60/3.76 2.4 2.2 39.4 6.182 0,0283 3.5 990 880
2×1.5 1/1.38 0,7 1.8 9.5 106 12.1 3.5 20 31
2×2.5 1/1.76 0,7 1.8 10.3 133 7.56 3.5 27 41
2×4 1/2.23 0,7 1.8 11.2 172 4.61 3.5 35 53
2×6 1/2.74 0,7 1.8 12.2 221 3.08 3.5 45 66
2×10 7/1.33 0,7 1.8 14.7 328 1.83 3.5 63 90
2×16 7/1.67 0,7 1.8 16.7 460 1.15 3.5 84 117
2×25 7/2.10 0,9 1.8 20.1 683 0,727 3.5 113 151
2×35 7/2.48 0,9 1.8 22.4 900 0,524 3.5 139 181
2×50 10/2.56 1.0 1.8 19.0 1.037 0,387 3.5 161 210
2×70 14/2.56 1.1 1.8 21.8 1.446 0,268 3.5 204 257
2×95 19/2.56 1.1 2 24.7 1.967 0,193 3.5 252 310
2×120 24/2.56 1.2 2.1 27.1 2.444 0,153 3.5 291 351
2×150 30/2.56 1.4 2.2 30.3 3.008 0,124 3.5 333 393
2×185 37/2.56 1.6 2.3 33.5 3.772 0,0991 3.5 385 445
2×240 48/2.56 1.7 2.5 37.7 4.909 0,0754 3.5 457 516
2×300 60/2.56 1.8 2.7 41.4 6.090 0,0601 3.5 527 583
3×1.5 1/1.38 0,7 1.8 9.9 127 12.1 3.5 20 31
3×2.5 1/1.76 0,7 1.8 10.7 163 7.56 3.5 27 41
3×4 1/2.23 0,7 1.8 11.8 216 4.61 3.5 35 53
3×6 1/2.74 0,7 1.8 12.9 285 3.08 3.5 45 66
3×10 7/1.33 0,7 1.8 15.6 429 1.83 3.5 63 90
3×16 7/1.67 0,7 1.8 17.7 613 1.15 3.5 84 117
3×25 7/2.10 0,9 1.8 21.4 923 0,727 3.5 113 151
3×35 7/2.48 0,9 1.8 23.8 1.229 0,524 3.5 139 181
3×50 10/2.56 1.0 1.8 22.5 1.517 0,387 3.5 161 210
3×70 14/2.56 1.1 1.9 26.1 2.133 0,268 3.5 204 257
3×95 19/2.56 1.1 2 29.3 2.891 0,193 3.5 252 310
3×120 24/2.56 1.2 2.1 32.3 3.600 0,153 3.5 291 351
3×150 30/2.56 1.4 2.3 36.1 4.440 0,124 3.5 333 393
3×185 37/2.56 1.6 2.4 40.1 5.579 0,0991 3.5 385 445
3×240 48/2.56 1.7 2.6 45.5 7.288 0,0754 3.5 457 516
3×300 60/2.56 1.8 2.8 50.0 9.045 0,0601 3.5 527 583
4×1.5 1/1.38 0,7 1.8 10.7 152 12.1 3.5 20 31
4×2.5 1/1.76 0,7 1.8 11.6 199 7.56 3.5 27 41
4×4 1/2.23 0,7 1.8 12.7 267 4.61 3.5 35 53
4×6 1/2.74 0,7 1.8 13.9 356 3.08 3.5 45 66
4×10 7/1.33 0,7 1.8 17.0 542 1.83 3.5 63 90
4×16 7/1.67 0,7 1.8 19.4 782 1.15 3.5 84 117
4×25 7/2.10 0,9 1.8 23.5 1.185 0,727 3.5 113 151
4×35 7/2.48 0,9 1.8 26.3 1.586 0,524 3.5 139 181
4×50 10/2.56 1.0 1.9 25.5 1.999 0,387 3.5 161 210
4×70 14/2.56 1.1 2 29.4 2.810 0,268 3.5 204 257
4×95 19/2.56 1.1 2.1 33.5 3.823 0,193 3.5 252 310
4×120 24/2.56 1.2 2.3 37.2 4.783 0,153 3.5 291 351
4×150 30/2.56 1.4 2.4 41.3 5.879 0,124 3.5 333 393
4×185 37/2.56 1.6 2.6 46.5 7.434 0,0991 3.5 385 445
4×240 48/2.56 1.7 2.8 52.7 9.701 0,0754 3.5 457 516
4×300 60/2.56 1.8 3 57.9 12.030 0,0601 3.5 527 583
5×1.5 1/1.38 0,7 1.8 11.5 179 12.1 3.5 20 31
5×2.5 1/1.76 0,7 1.8 12.5 236 7.56 3.5 27 41
5×4 1/2.23 0,7 1.8 13.8 321 4.61 3.5 35 53
5×6 1/2.74 0,7 1.8 15.2 430 3.08 3.5 45 66
5×10 7/1.33 0,7 1.8 18.6 659 1.83 3.5 63 90
5×16 7/1.67 0,7 1.8 21.3 957 1.15 3.5 84 117
5×25 7/2.10 0,9 1.8 25.9 1.456 0,727 3.5 113 151
5×35 7/2.48 0,9 1.8 28.9 1.955 0,524 3.5 139 181
5×50 19/1.86 1.0 2 28.9 2.502 0,387 3.5 161 210
5×70 14/2.56 1.1 2.1 33.6 3.525 0,268 3.5 204 257
5×95 19/2.56 1.1 2.3 38.2 4.798 0,193 3.5 252 310
5×120 24/2.56 1.2 2.4 42.3 5.990 0,153 3.5 291 351
5×150 30/2.56 1.4 2.6 47.3 7.393 0,124 3.5 333 393
5×185 37/2.56 1.6 2.8 52.6 9.312 0,0991 3.5 385 445
5×240 48/2.56 1.7 3 59.5 12.137 0,0754 3.5 457 516
5×300 60/2.56 1.8 3.2 65.6 15.064 0,0601 3.5 527 583
3×2.5+1×1.5 1/1.76 0,7 1.8 11.3 187 7.56 3.5 27 41
3×4+1×2.5 1/2.23 0,7 1.8 12.4 250 4.61 3.5 35 53
3×6+1×4 1/2.74 0,7 1.8 13.6 334 3.08 3.5 45 66
3×10+1×6 7/1.33 0,7 1.8 16.2 494 1.83 3.5 63 90
3×16+1×10 7/1.67 0,7 1.8 18.8 721 1.15 3.5 84 117
3×25+1×16 7/2.10 0,9 1.8 22.5 1.083 0,727 3.5 113 151
3×35+1×16 7/2.48 0,9 1.8 24.6 1.382 0,524 3.5 139 181
3×50+1×25 10/2.56 1.0 1.8 24.9 1.787 0,387 3.5 161 210
3×70+1×35 14/2.56 1.1 1.9 29.2 2.515 0,268 3.5 204 257
3×95+1×50 19/2.56 1.1 2.1 33.2 3.421 0,193 3.5 252 310
3×120+1×70 24/2.56 1.2 2.2 36.8 4.339 0,153 3.5 291 351
3×150+1×70 30/2.56 1.4 2.3 40.4 5.180 0,124 3.5 333 393
3×185+1×95 37/2.56 1.6 2.5 45.5 6.621 0,0991 3.5 385 445
3×240+1×120 48/2.56 1.7 2.7 51.1 8.567 0,0754 3.5 457 516
3×300+1×150 60/2.56 1.8 2.9 56.5 10.624 0,0601 3.5 527 583
3×2.5+2×1.5 1/1.76 0,7 1.8 12.1 213 7.56 3.5 27 41
3×4+2×2.5 1/2.23 0,7 1.8 13.3 287 4.61 3.5 35 53
3×6+2×4 1/2.74 0,7 1.8 14.6 386 3.08 3.5 45 66
3×10+2×6 7/1.33 0,7 1.8 17.2 566 1.83 3.5 63 90
3×16+2×10 7/1.67 0,7 1.8 20.2 837 1.15 3.5 84 117
3×25+2×16 7/2.10 0,9 1.8 24.0 1.254 0,727 3.5 113 151
3×35+2×16 7/2.48 0,9 1.8 25.9 1.550 0,524 3.5 139 181
3×50+2×25 10/2.56 1.0 1.9 26.2 2.040 0,387 3.5 161 210
3×70+2×35 14/2.56 1.1 2 30.2 2.852 0,268 3.5 204 257
3×95+2×50 19/2.56 1.1 2.2 34.3 3.874 0,193 3.5 252 310
3×120+2×70 24/2.56 1.2 2.3 37.9 4.970 0,153 3.5 291 351
3×150+2×70 30/2.56 1.4 2.4 42.3 5.849 0,124 3.5 333 393
3×185+2×95 37/2.56 1.6 2.6 47.7 7.533 0,0991 3.5 385 445
3×240+2×120 48/2.56 1.7 2.8 53.6 9.715 0,0754 3.5 457 516
3×300+2×150 60/2.56 1.8 3 59.7 12.057 0,0601 3.5 527 583
4×2.5+1×1.5 1/1.76 0,7 1.8 12.3 225 7.56 3.5 27 41
4×4+1×2.5 1/2.23 0,7 1.8 13.6 304 4.61 3.5 35 53
4×6+1×4 1/2.74 0,7 1.8 14.9 408 3.08 3.5 45 66
4×10+1×6 7/1.33 0,7 1.8 17.9 612 1.83 3.5 63 90
4×16+1×10 7/1.67 0,7 1.8 20.7 897 1.15 3.5 84 117
4×25+1×16 7/2.10 0,9 1.8 24.9 1.355 0,727 3.5 113 151
4×35+1×16 7/2.48 0,9 1.8 27.4 1.752 0,524 3.5 139 181
4×50+1×25 10/2.56 1.0 1.9 26.6 2.241 0,387 3.5 161 210
4×70+1×35 14/2.56 1.1 2.1 30.8 3.159 0,268 3.5 204 257
4×95+1×50 19/2.56 1.1 2.2 34.7 4.278 0,193 3.5 252 310
4×120+1×70 24/2.56 1.2 2.4 38.7 5.431 0,153 3.5 291 351
4×150+1×70 30/2.56 1.4 2.5 43.5 6.571 0,124 3.5 333 393
4×185+1×95 37/2.56 1.6 2.7 48.3 8.340 0,0991 3.5 385 445
4×240+1×120 48/2.56 1.7 2.9 54.9 10.838 0,0754 3.5 457 516
4×300+1×150 60/2.56 1.8 3.1 60.6 13.443 0,0601 3.5 527 583


ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΝΑΥΤΙΛΙΑ

Είμαστε σε θέση τις ακριβέστερες ημερομηνίες παράδοσης σύμφωνα με ανά εντολή αγοράς. Να τηρήσει την προθεσμία είναι πάντα η ύψιστη προτεραιότητα δεδομένου ότι οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη γενικές καθυστέρηση και την υπέρβαση κόστους προγράμματος.
Το καλώδιο παρέχεται στα ξύλινα εξέλικτρα, τα ζαρωμένες κιβώτια και τις σπείρες. Οι άκρες καλωδίων σφραγίζονται με την αυτοκόλλητη ταινία BOPP και τα non-hygroscopic σφραγίζοντας καλύμματα για να προστατεύσουν τις άκρες καλωδίων από την υγρασία. Ο απαραίτητος χαρακτηρισμός θα τυπωθεί με ένα στεγανό υλικό στις εξωτερικές όψεις του τυμπάνου σύμφωνα με την απαίτηση του πελάτη.
